Plugin xuất LayOut tự động trong SketchUp
.png)
Mục lục:
Có cách nào để xuất nhanh Layout trong SketchUp?
Nếu anh em đang sử dụng SketchUp + LayOut để triển khai hồ sơ thiết kế, chắc hẳn đã từng gặp tình huống phải xuất hàng chục bản vẽ, mặt bằng, mặt đứng hoặc chi tiết kỹ thuật. Nếu thực hiện thủ công từng trang, công việc này khá mất thời gian và dễ xảy ra sai sót.
Vậy có cách nào để xuất nhanh Layout trong SketchUp không?
Câu trả lời là có. Với một số thiết lập phù hợp trong LayOut, anh em có thể tối ưu đáng kể quy trình xuất bản vẽ, đặc biệt khi cần xuất nhiều trang cùng lúc.
1. LayOut trong SketchUp là gì?
LayOut là công cụ đi kèm hệ sinh thái SketchUp, được sử dụng để biến mô hình 3D thành hồ sơ bản vẽ 2D phục vụ trình bày và triển khai kỹ thuật.
Một file LayOut có thể chứa nhiều trang, ví dụ:
- Trang bìa hồ sơ.
- Mặt bằng bố trí nội thất.
- Mặt bằng trần.
- Mặt bằng điện.
- Mặt đứng.
- Mặt cắt.
- Chi tiết đồ nội thất.
- Bản vẽ kích thước.
- Phối cảnh 3D.
- Các bảng thống kê và ghi chú kỹ thuật.
Điểm mạnh của LayOut là các viewport có thể liên kết trực tiếp với mô hình SketchUp. Khi mô hình được cập nhật, người dùng có thể cập nhật lại nội dung bản vẽ mà không phải dựng lại từ đầu.
2. Vì sao xuất Layout thủ công mất nhiều thời gian?
Một quy trình thông thường có thể gồm:
SketchUp → Tạo Scenes trên Model 3D → LayOut → Dim kích thước → Tạo ghi chú → Xuất PDF → Gửi khách hàng hoặc xưởng sản xuất.
Nếu hồ sơ chỉ có 5–10 trang thì không quá phức tạp. Tuy nhiên, với một bộ hồ sơ nội thất có thể lên tới vài chục hoặc thậm chí hàng trăm trang, việc xử lý thủ công sẽ mất khá nhiều thời gian.
Một số vấn đề thường gặp:
- Thao tác tạo Scenes trên Model mất tời gian
- Định dạng, chuẩn hóa Dim, Text,... trên LayOut cũng khá phức tạp
- Dim kích thước cho cấu kiện trên môi trường LayOut khó truy bắt điểm chuẩn
- Phải kiểm tra lại từng trang.
- Khó quản lý nhiều phiên bản hồ sơ.
- Khi cần xuất lại sau khi chỉnh sửa, phải lặp lại các bước.
Vì vậy, việc chuẩn hóa quy trình xuất LayOut là rất đáng quan tâm nếu anh em thường xuyên làm hồ sơ thiết kế.
Video hướng dẫn xuất LayOut thủ công, các bạn có thể xem lại:
3. Plugin xuất Layout tự động?
Đối với những người thường xuyên làm SketchUp, một hướng rất đáng cân nhắc là tạo plugin hoặc công cụ riêng cho SketchUp.
Thay vì phải thao thủ công để xuất Layout rồi đưa ra PDF, hiện nay đội ngũ TKK đã phát triển Plugin TKK Export Pro để xuất LayOut trong một vài cú Click chuột, nâng cao năng suất lao động, tiết kiệm thời gian kỹ thuật từ đó góp phần giảm chi phí và nâng cao lợi nhuận.
.png)
Giao diện TKK Export Pro
Trên TKK Export Pro sẽ có một số các tính năng:
- Dim kích thước: gồm Dim tổng, Dim thùng, Dim cánh,...
- Ghi chú: Ghi chú Text, Ghi chú chỉ dẫn
- Tạo Scenes tự động
- Tạo LayOut tự động
- Xuất PDF tự động
- Xuất file CAD tự động
- ...
.png)

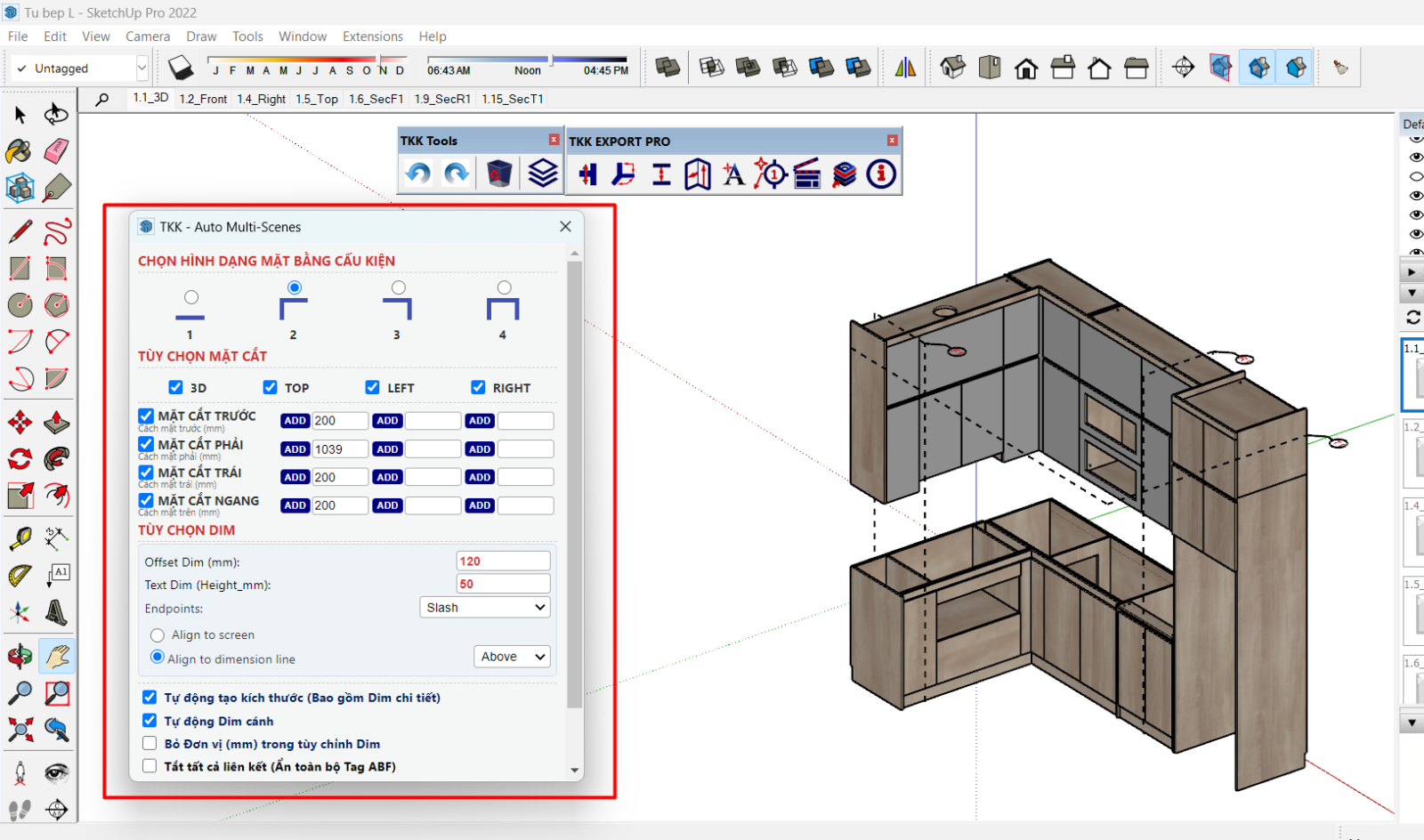

Giao diện xuất Scenes tự động trong TKK Export Pro
.png)

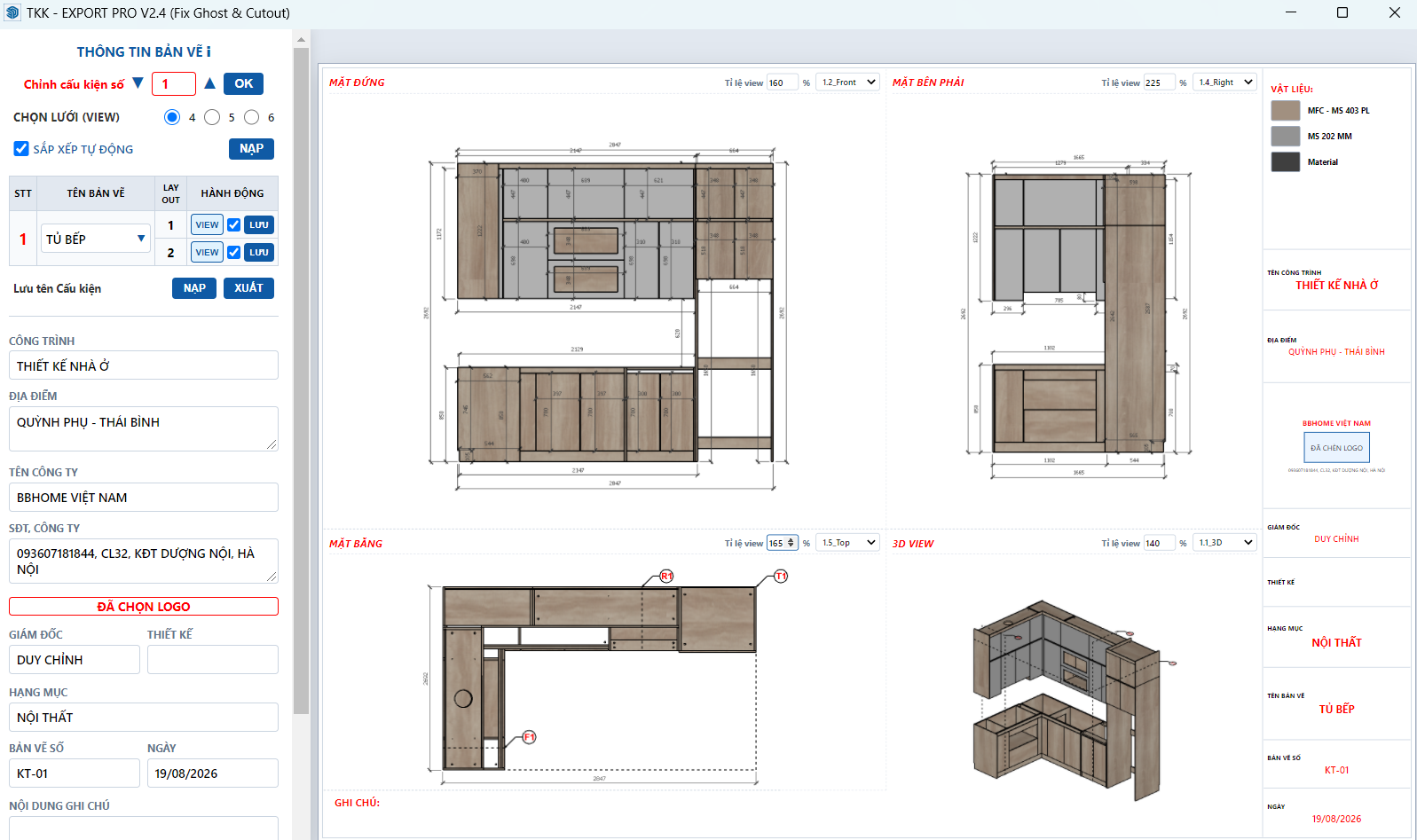

Giao diện xuất LayOut tự động trên TKK Export Pro
Kết quả sau một vài cú Click chuột:
.png)

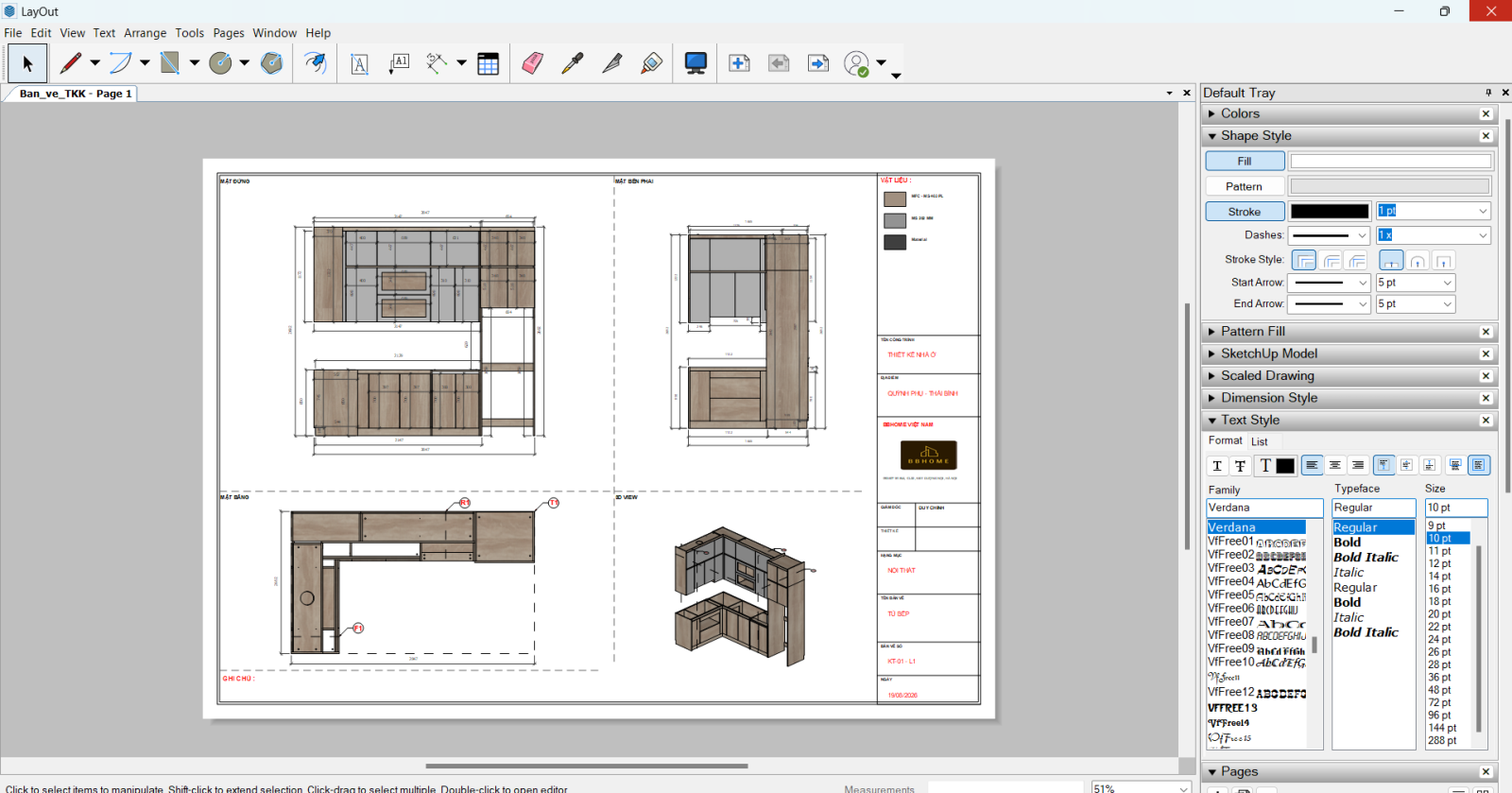

LayOut được tạo ra
.png)

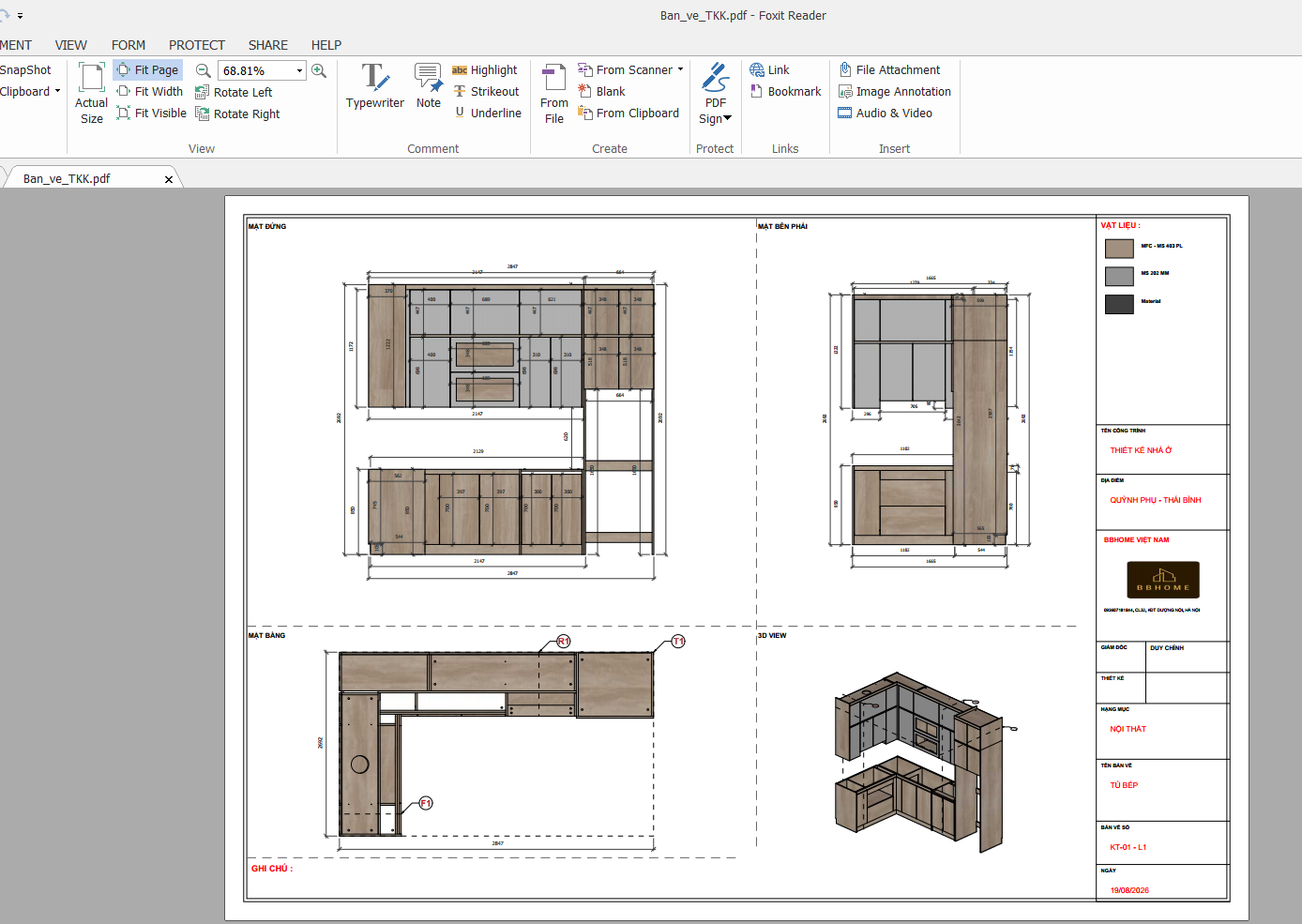

PDF được tạo ra
Video hướng dẫn sử dụng Plugin xuất LayOut tự động TKK Export Pro:
4. Đăng ký sử dụng Plugin xuất LayOut tự động TKK Export Pro:
- Liên hệ điện thoại/zalo: 0936071818
- Link liên kết:
5. Kết luận
Có cách nào để xuất nhanh Layout trong SketchUp không?
Có.
Hiện nay để xuất nhanh bản vẽ Layout, Đội ngũ lập trình viên TKK đã phát triển và hoàn thiện Plugin xuất Layout tự động TKK Export Pro với hiệu xuất cực cao giúp anh em bổ kỹ thuật tiết kiệm được rất nhiều thời gian.
Anh em quan tâm có thể liên hệ trực tiếp qua số điện thoại/zalo: 0936071818 để nhận Plugin trải nghiệm nhé!
